Ввод имени элемента


Ввод имени элемента

Щелкнув мышью на пустой ячейке, можно с клавиатуры ввести имя требуемого объекта, и, после подтверждения правильности введенного имени кнопкой «Enter», он выделится на плате ярко белым цветом. Отметим, что при необходимости обнаружения компонента на плате в опции «Query» должна быть активна кнопка «Cmp», типа вывода - кнопка «Pin», а при желании обнаружить ту или иную цепь - кнопки «Net1» или «Net.

Кнопка «Fix». Как уже упоминалось выше, при трассировке соединений система FreeStyle Router обладает способностью в некоторых пределах перемещать (передвигать) компоненты, однако это не всегда требуется. Некоторые компоненты необходимо располагать на фиксированных местах. К таким компонентам относятся разъемы, крепежные отверстия и т. п. Зафиксировать (расфиксировать) компонент можно щелкнув мышью на нем при активной кнопке «Fix». Кнопки «All» и «None» используются в том случае, если нужно соответственно зафиксировать или освободить все компоненты.



Кнопка «Side». Иногда возникают ситуации, когда из-за ограниченного монтажного пространства невозможно осуществить одностороннюю установку компонентов. Щелчок мыши на компоненте при активной кнопки «Side» приведет к изменению стороны его установки. Это изменение отображается в строке подсказок (рис. 39). Если прямоугольник находится наверху, то компонент установлен на верхней стороне платы, в случае нахождения прямоугольника внизу, сторона установки компонента - нижняя.

Рис. 39 Изменение стороны установки компонента



Кнопка «Rot». Эта опция позволяет вращать компоненты. При нажатии левой клавиши мыши на компоненте произойдет его поворот  на 90 градусов против часовой стрелки, правой клавиши – по часовой стрелке. Этот процесс также отражается в строке подсказок (рис. 40).

Рис. 40 Поворот компонента

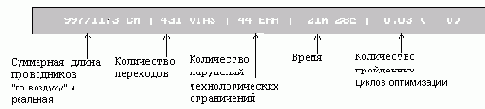

Кнопка «Move». Одной из наиболее часто используемых опций является опция  «Move» - изменение местоположения компонента.  Перемещение осуществляется мышкой. Выбранный компонент окрашивается в ярко белый цвет, при этом на экране появляются изображение всех его связей в виде прямых, отражающих кратчайшие расстояния между выводами исходного компонента, и выводами ближайших к нему компонентов на плате, с которыми он имеет общие цепи (если компонент имеет только два контакта, то связи, идущие от разных выводов, окрашиваются по-разному). Установка компонента выполняется повторным щелчком мыши. В строке подсказок при перемещении элемента отражается изменение координат его положения, а рядом, в скобках указывается на сколько увеличилась (число со знаком плюс) или уменьшилась (число со знаком минус) общая длина соединений (рис. 41). Фиксированные компоненты не могут быть передвинуты без предварительного их освобождения. При желании переместить такой компонент в строке подсказок возникает предупреждение «элемент закреплен, сначала его необходимо освободить».
