Free Style Route




Трассировка проводников


Весь процесс     трассировки   системы FreeStyle Router состоит из трех  этапов:

ü       этап    получения   100%-ой  разводки цепей;

ü       этап  оптимизации (повышение качества разводки);

ü       метрический  этап (определение точной конфигурации  проводников и контактных площа­док, точного расположения  компонентов).

Рассмотрим детально все этапы трассировки.

На главной панели (рис. 1) находится опция «Перетрассировать заново». Вызов этой команды приведет к трассировке соединений с потерей уже проведенных связей. Разведены будут все связи, даже если для этого придется нарушить некоторые технологические ограничения. Таким образом, адекватность выбора конструктива и расположения компонентов выясняется еще на ранней стадии трассировки (100%-ая разводка цепей достигается  примерно за 1-2 секунды). К этому моменту длина проводников обычно бывает существенно меньше, чем результаты PCAD, но число переходных отверстий может быть несколько большим.

Трассировка соединений может быть выполнена в двух режимах: Full check и Weak check (рис. 29). Full check - полный контроль - при трассировке в этом режиме происходит полное соблюдение всех введенных ранее ограничений. В случае трассировки в режиме Weak check допустимы нарушения ограничений с учетом того, что в дальнейшем происходит автоматическое локальное перемещение компонентов, и эти нарушения могут быть ликвидированы.

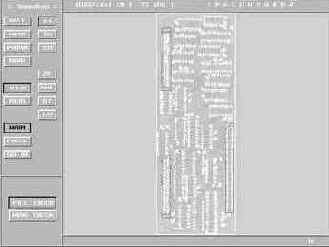

Экран, возникающий при нажатии кнопки «Перетрассировать заново»

показан на рис. 29. На первом плане находится плата с расположенными на ней компонентами, а слева расположены две вертикальные панели (левая - основная, правая - подчиненная).
