Результаты трассировки


Заключительным этапом работы над проектом в системе FreeStyle Router является создание pdf-файла. Pdf-файл является файлом обмена между различными САПР, благодаря чему полученные результаты могут в дальнейшем использоваться и другими системами, в частности системой PCAD.

Щелчок мыши на кнопке «Создать pdf-файл в стиле ‘FSR’» приведет к открытию окна создания pdf-файла (рис. 58).

В ячейке имени создаваемого pdf-файла программа предлагает нам сохранить результат с тем же именем, что и у промежуточного pdf-файла. Это сделано для того, чтобы при желании улучшить качество проекта, пользователь мог с легкостью найти тот файл, из которого был получен результат.

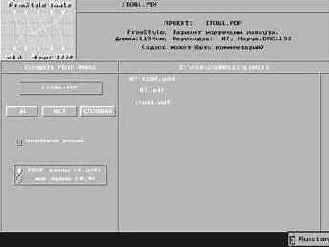

Рис. 58

Создание pdf -файла в стиле FSR

Имя можно задать произвольно. Для этого нужно просто щелкнуть мышкой на ячейке имени и с клавиатуры ввести новое.

Если отмечен пункт «черновой режим», в результирующий pdf-файл вместо дуг будет записываться аппроксимация проводников ломаными линиями, что может быть удобным для редактирования во внешних САПР. Причем точки изломов выравниваются на узлы сетки, заданной при описании стиля разработки параметром «сетка установки точек ветвления».

После подтверждения выбранного имени кнопкой «Да» программа автоматически  сгенерирует pdf-файл, и на экране появится итоговая таблица состояния проекта (рис. 59).

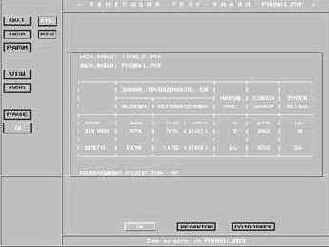

Рис. 59

Результаты

работы



Параметры, представленные в этой таблице - основные параметры, характеризующие проект. К ним относятся:

·          длина проводников;

·          количество переходных отверстий;

·          количество точек ветвления;

·          количество сужений зазоров;

·          количество нарушений DRC.

Все вышеперечисленные характеристики хорошо известны пользователям САПР, за исключением, может быть, последней. Сокращение DRC расшифровывается как Design Rules Check - выявление нарушений технологических требований к проектированию печатной платы. К таким нарушениям относятся любые отклонения от параметров, записанных в стиле трассировки, а именно ширина проводников, расстояние между проводниками, расстояние между проводниками и краем платы и так далее. Естественно, если такие нарушения существуют, то плата нуждается в редактировании, и использовать ее в таком виде не рекомендуется.

Щелчок мыши на кнопке «ОК»

приведет к завершению формирования pdf-файла, и программа вновь выйдет на главную панель. Если программа обнаружила недочеты в проекте, следует вновь отредактировать его, в противном случае работа в системе FreeStyle Router завершена.
