Free Style Route




Панель «Определить стиль разработки»


Кнопка «Выход». Выбор этой команды приведет к сохранению установленного стиля разработки и выходу на главную панель.

Кнопка «Импорт стратегии». В системе PCAD при автоматической трассировке соединений конструкторско-технологические требования и ограничения на проектируемую разработку вносятся в файл стратегии (файл с расширением .ctl). Этот файл может быть использован и в системе FreeStyle Router. Для этого в окне «Использовать стратегию»

(рис. 13) необходимо ввести имя .ctl - файла и подтвердить выбор стратегии кнопкой «Да».

Следует обратить внимание, что иногда формы контактных площадок не описывают в файле стратегии, а в описании корпуса компонента вводят барьеры в соответствующих местах. В этом случае необходимо самостоятельно описать форму контактных площадок в разделе «Описание стиля разработки» опции «Типы контактов», обращая внимание также на их ориентацию. Краткую справку об импорте стратегии можно получить, как обычно, щелкнув мышью на кнопке «Справка».



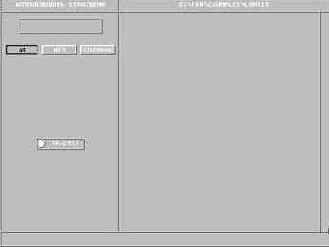

Рис. 13

Выбор файла стратегии



Кнопка «Статистика».  Опция «Статистика»

(рис. 14)  дает возможность просмотреть параметры проекта, например количество штыревых и планарных элементов, количество цепей, количество слоев трассировки и т.д. Изменяя единицы измерения (правый верхний угол (рис. 14)) можно узнать размеры области трассировки в мкм, mils (25,4 мкм), rusmil (25 мкм) и мм.

Кнопка «ОК» позволяет вернуться в «Описание стиля разработки».





Рис. 14
