Основная и подчиненная панели















Основная панель содержит следующие кнопки:

Кнопка «Quit». Выполнение этой команды приведет к выходу из опции «Перетрассировать заново» с сохранением результата или без, по выбору (рис. 30):





Рис. 30

Сохранение проекта





Save as ... - Сохранить как ...

Don’t save - Не сохранять

Don’t quit - Не выходить из опции



Кнопка «Help». Краткие пояснения к работе программы можно получить, нажав кнопку «Help».

Кнопка «Param». В системе FreeStyle Router есть возможность редактировать цвета панелей и цвета изображения платы. Щелчок мыши на кнопке «Param»  приведет к появлению двух дополнительных опций: Prj и Pic.

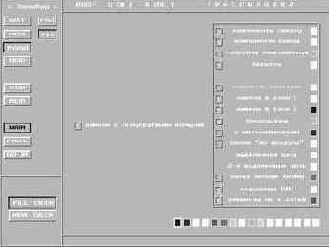

Опция Prj предназначена для редактирования цвета панелей (рис. 31).



Рис. 31

Редактирование цвета панелей















Чтобы изменить применяемые цвета, следует выбрать понравившийся цвет из предлагаемой палитры и окрасить им квадратик в соответствующей строке таблицы. Помимо изменения цвета можно выполнить следующие настройки:

1) Если отмечен пункт «Russian messages», сообщения выдаются на русском языке, иначе - на английском;

2) Если отмечен пункт «мышь для левой руки», назначение левой и правой кнопок манипулятора «мышь» обмениваются;

3) Если отмечен пункт «без контроля между модулями», то при трассировке соединений появится возможность проводить трассы с нарушением зазоров между проводниками (в дальнейшем эти нарушения будут исчезать за счет локального перемещения компонентов, которое система выполняет автоматически в процессе корректировки);

4) Если пункт «не трассировать без команды» не активен, то при перерисовке после любого редактирования плата автоматически перетрассировывается, иначе – только по команде.

Опция Pic предназначена для редактирования цвета изображения элементов платы (рис. 32). Выбор того или иного цвета происходит так же, как и в опции Prj.
